물의 부상방지를 위한 부력 저항용에 의해 시공하였으나



STRUT로 시공시 ANCHOR로서 마찰현 (이중부식 방지형 :




DOUBLE CORROSING PROTECTION TYPE)으로 영구구조물의




안정을 유지할 수 있는 성능을 영구 유지하여야하는 ANCHOR




이다.
정의 장비(CRAWLER DRILL or MINIT-4)를 사용하여 소요깊이를



천공 후 기조립된 ANCHOR BODY를 즉시 삽입한다. SLEEVE는




METAL ALEEVE로서 MAT CON'C내에 설치하여 지하수의 유입을 방지




하고 ANCHOR BODY가 관통될 수 있도록 설치하며 이후 CEMENT




PASTE를 주입하여 1,2차 GROUTING 및 BEARINGPLATE, ANCHOR




HEAD를 설치하고 인장기로 하여금 CABLE내의 각 STRAND에 유압을




가하여 인장을 실시한다. 인장이 완료되면 CAP를 BEARING PLATE위




에 올려놓고 용접 및 BOLT로 접합시킨 후 HEAD와 CAP사이를 GREASE로 충전한다. 당사에서는 상기의




EARTH&ROCK ANCHOR 공사에 대하여 프랑스 FREYSSINET의 자재 [HEAD,CON,인장기등]와 기술을 도입




하여 안전하고 완벽한 ANCHOR공사에 만전을 기하고 있다.

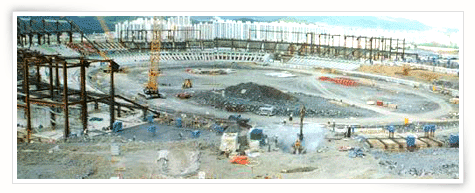

▶ 록 앵커 공법으로 시공한 대구종합경기장 사진
